垃圾管道收集系统由管道系统和电子控制系统构成。

一、管道系统

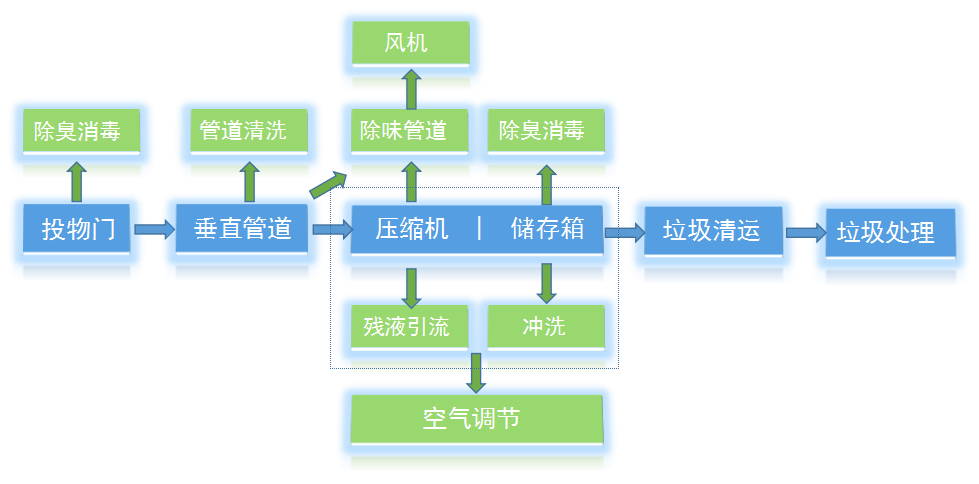

整个系统由主管道、排气管、投放口、排放口、检查口、水平转换设备、除臭设备、清洗设备、垃圾压缩装置、垃圾存储箱等部分组成。

二、电子控制系统

◇ 电子控制系统基于操作安全要求，采用模块化系统。系统具有总控、互锁、状态显示、消防联动等功能，并且功能可以扩展。

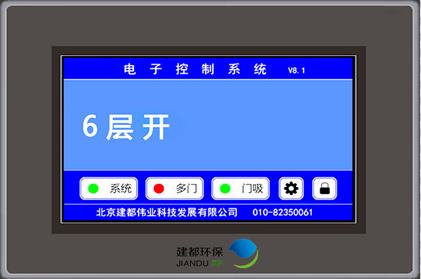

◇ 总控箱安装在垃圾收集间，采用触摸液晶操作屏，显示系统使用状态，并设置系统开关键、互锁键、管道清洗、门吸控制键。

◇ 在工作人员集中收集垃圾时，可手动关闭排放门，以防止垃圾滑出时砸伤工作人员。

◇ 互锁功能：每次只可使用一个投放门，即有一个投放门打开，其余楼层投放门不可打开。

◇ 消防联动功能：总控箱要与消防控制中心联动，有报警时，系统将自动关闭，同时防火阀关闭，排放门自动关闭，未打开的投放门将被锁住，若有未关闭的投放门，报警提示。

◇ 投放门使用带钥匙的电插锁，通电时开锁，符合节能要求。在投放门上方用指示灯显示系统当前状态，可以刷卡开门。

◇ 防火阀：与消防控制中心连动，配有70度熔断丝,手动复位。
